隨著城市化進程的加快和建筑功能的復雜化，火災自動報警與聯動控制系統在保障人員生命安全和財產安全方面愈顯重要。海灣消防作為國內外廣泛應用的火災控制器品牌，其產品在可靠性、功能擴展和兼容性方面具有較高評價。在實際工程項目中，火災控制器（以下簡稱控制器）與圖文顯示設備（以下簡稱圖顯）之間的連接與集成，直接關系到系統的信息表示、事件響應速度和維護效率。本文從硬件接口、通訊協議、地址編碼、接線實施、軟件配置、聯動邏輯、故障處理與驗收等方面，系統闡述海灣消防控制器與圖文顯示連接的要點，為設計、施工與運維人員提供參考。

一、系統總體架構與功能定位

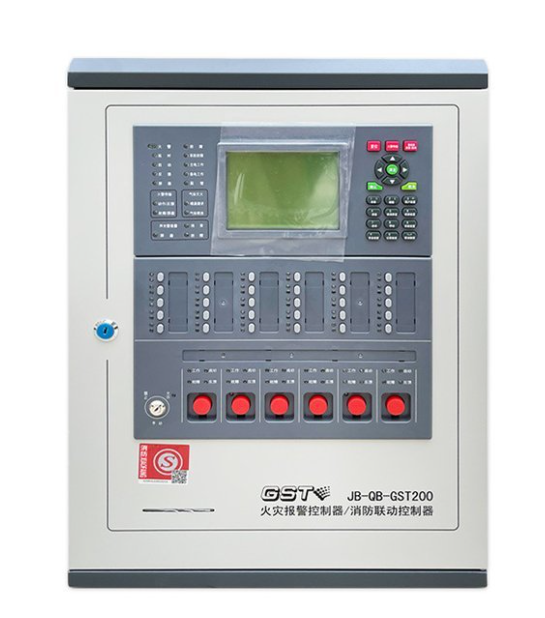

1. 控制器的核心職責：火災控制器負責采集各類探測器（感煙、感溫、手報按鈕等）與模塊的報警/故障信號，進行邏輯判別與聯動指令發出，控制聲光報警、排煙、噴淋閥門、風機等設備，并向上位監控系統及圖顯設備上傳事件信息。

2. 圖文顯示的主要功能：圖顯負責將控制器上傳的事件以直觀的平面圖、文字說明和層級樹狀結構展示，支持事件定位、歷史查詢、事件跟蹤與處理流程記錄，便于值班人員快速判斷火情并執行處置措施。

3. 系統通信層次：控制器—圖顯之間通常通過專有通信協議或通用網絡協議（如TCP/IP、RS-485）進行數據交換。合理的通信結構應保證實時性、可靠性與安全性，滿足多臺圖顯同時顯示及遠程訪問需求。

二、接口類型與物理接線要點

1. 常見接口形式：

• RS-485/RS-232串行接口：用于近距離點對點或多點通信，布線簡單但帶寬與距離有限。

• 以太網（TCP/IP）接口：支持遠程監控、多客戶端連接以及大容量信息傳輸，需配置IP地址、子網掩碼和網關。

• 專有總線接口：某些海灣系統采用廠商專用總線協議，配合專用中繼模塊或網關實現與圖顯的連接。

2. 物理接線原則：

• 使用屏蔽雙絞線（STP）進行長距離或抗干擾要求高的串行通信，接線應遵循A、B極性標識，且現場盡量避免與強電纜并行敷設。

• 以太網連接建議使用標準網線（CAT5e或CAT6），并在必要處通過光纖或工業交換機進行遠距離擴展與網絡隔離。

• 接地與電源：通信設備應有可靠的設備接地，控制器與圖顯之間若需要同步時鐘或供電，應嚴格按說明書要求接線，避免共地回路形成干擾。

• 傳輸距離與終端匹配：RS-485總線末端應做終端匹配電阻，防止信號反射；當系統節點過多或距離過長時，考慮使用中繼器或網絡轉換器。

三、通信協議與數據格式注意事項

1. 協議匹配：在選型時確認控制器與圖顯所支持的協議類型（如海灣常用協議、MODBUS、BACnet等），若不一致需配置協議轉換網關或使用廠商提供的集中器。

2. 幀格式與指令集：明確事件上報的幀結構（起始碼、地址域、命令碼、數據區、校驗碼等），尤其注意地址長度、字節序（大端/小端）和校驗方式（CRC/校驗和）。

3. 心跳與超時機制：配置合適的心跳包與通信超時策略，防止誤判離線或造成數據堆積；圖顯應能在檢測到控制器通信中斷時發出告警并記錄事件。

4. 報文頻率與帶寬規劃：評估系統事件上報頻率與并發量，避免網絡擁塞對實時性產生影響；大量歷史或地圖數據應通過后端服務分批或異步加載。

四、地址編碼與地圖關聯策略

1. 地址編碼原則：采用 性原則為每個探測器、回路模塊、輸出模塊分配明確地址，地址方案需兼容控制器的地址容量與圖顯的尋址規則。地址編碼建議包含樓層、分區、線路號、設備類型等信息以便快速定位。

2. 地圖與設備關聯：在圖顯軟件中為每個設備點位嵌入其對應地址信息，建立點位與控制器地址一一對應的映射表，確保報警發生時圖顯能準確高亮顯示對應位置。

3. 層次結構與分區管理：在大型工程中，按建筑功能區、層級或防火分區建立分組管理，便于檢索、權限分配和聯動策略應用。

4. 地址一致性維護：在施工調試階段做好地址臺賬，變更需同步更新圖顯映射，以免后期維護時出現位置錯配。

五、軟件配置與調試要點

1. 初始配置：安裝圖顯客戶端/服務器軟件后，先配置網絡參數、控制器接入信息及訪問權限，導入或手動錄入設備地址與平面圖資源。

2. 通信測試：進行點對點通信與群組通信測試，驗證指令是否能被正確下發與接收，記錄延遲與丟包率，必要時調整重傳策略與心跳間隔。

3. 顯示邏輯調試：驗證報警顯示優先級、閃爍與顏色規則、聲音提示以及信息窗彈出內容，確保一旦報警發生，圖顯能以最直觀方式提示值班人員。

4. 聯動動作測試：在控器上通過模擬觸發不同事件（單點報警、區域聯動、故障、恢復等），觀察圖顯是否接收并記錄完整事件流程，同時驗證控制器的聯動輸出是否按設計執行。

5. 權限與日志管理：配置用戶權限分級（操作員、維護、管理員），確保不同角色只能執行相應操作，同時啟用完整的操作日志和事件審計功能以備追溯。

六、聯動邏輯與事件處理流程

1. 聯動策略定義：根據消防設計規范與業主需求定義聯動策略，例如：煙感報警應觸發聲光報警并上傳圖顯；達到一定條件后聯動風機、排煙閥或觸發噴淋；跨區域聯動需有延時與確認機制以避免誤動作。

2. 事件優先級與處理規則：明確火警、預警、故障、屏蔽等不同級別事件的顯示方式與處理流程，確保高優先級事件能夠搶占顯示資源和操作者注意力。

3. 人機交互流程：圖顯界面應支持操作員對報警的確認、消音、復位和備注記錄，且這些操作應通過權限校驗并同步回控制器，保證現場與監控中心信息一致。

4. 自動與手動模式切換：在某些維護或特殊情況下，系統需支持手動介入，例如臨時屏蔽某一路火災信號，圖顯應顯示屏蔽原因與有效期，并限制誤操作。

七、常見故障與排查要點

1. 通信異常（斷連、延遲、數據錯亂）：檢查物理連線、終端匹配、接地干擾、交換機配置與IP沖突；利用抓包工具分析報文，確認協議棧及校驗碼是否匹配。

2. 地址錯配導致定位錯誤：核對控制器地址清單與圖顯映射表，核查施工過程中是否存在地址復用或誤配；必要時進行點位逐一測試并更新臺賬。

3. 地圖不顯示或圖形錯位：檢查圖顯坐標系與導入資源（CAD/位圖）的一致性，確認點位標注的坐標是否正確并進行了縮放/對齊處理。

4. 報警漏報或誤報：檢查探測器回路布線、供電狀態、感器污染或老化狀況，排查控制器的邏輯配置及閾值設置是否合理。

5. 軟件權限或日志丟失：確認證書或授權碼是否過期，數據庫連接是否正常，備份與恢復策略是否到位。

八、系統安全與維護建議

1. 網絡安全：對以太網連接的系統實施網絡隔離或VLAN劃分，使用防火墻與訪問控制列表（ACL），對遠程訪問啟用VPN并實施強身份驗證。

2. 備份與冗余：關鍵配置與地圖數據應定期備份，關鍵通信鏈路或服務器應采取冗余設計（雙機熱備或鏈路備份）以提升可用性。

3. 維護計劃：制定設備巡檢與試驗計劃，包括定期測試報警功能、回路絕緣與電源穩壓檢查，圖顯軟件與數據庫的維護與更新也應列入計劃。

4. 培訓與應急演練：對值班人員與維護人員開展圖顯操作培訓和應急處置演練，確保在實戰中能夠快速響應與協同處置。

5. 版本兼容性管理：控制器與圖顯軟件升級前應在測試環境驗證兼容性，避免線上升級導致通信協議或界面不兼容。

九、工程驗收與交付要點

1. 文件與資料：交付時應提供設備清單、接線圖、地址策劃表、軟件配置說明、通信協議文檔、操作手冊與維護手冊。

2. 功能驗收項：逐項驗證報警上報、圖形定位、聯動執行、事件記錄、用戶權限、遠程訪問與系統容錯機制，并形成驗收記錄。

3. 性能驗收：測試系統在高并發報警場景下的響應時間與數據丟包情況，確保滿足設計指標。

4. 培訓與移交：開展現場培訓并進行實操考核，確認接收方能獨立處理日常操作與簡單故障診斷，再簽署移交單。
